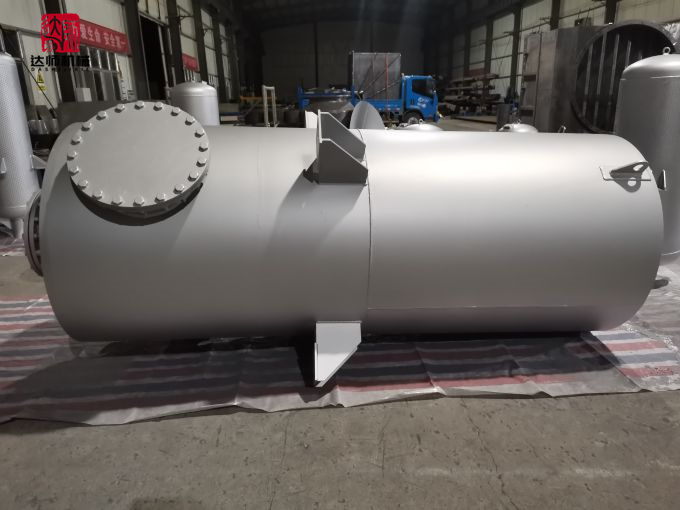

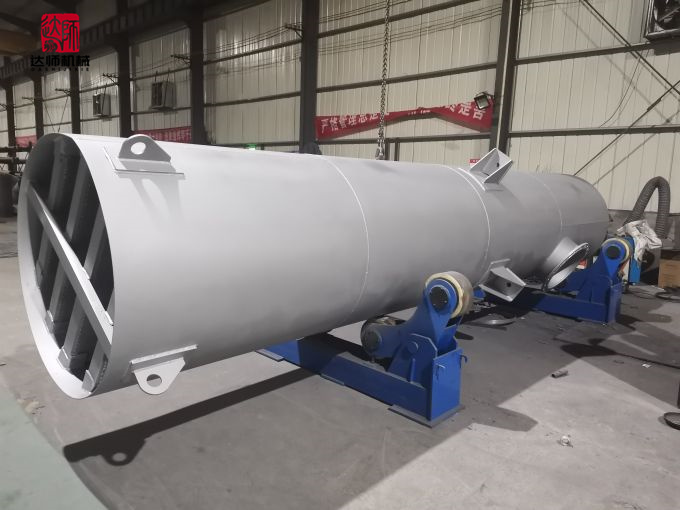

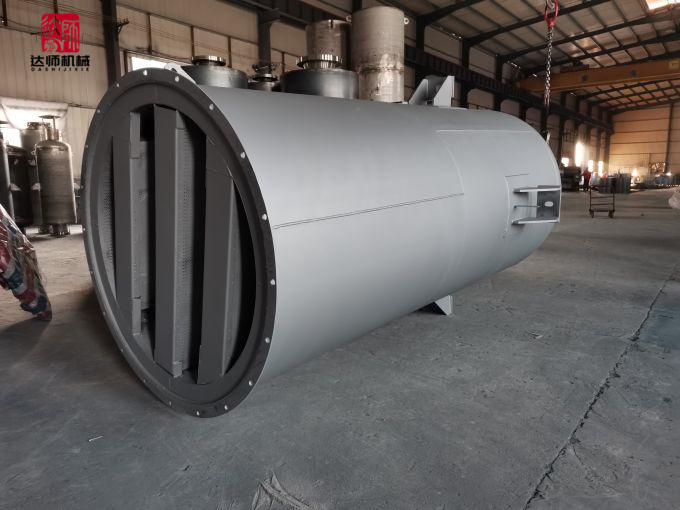

一、高爐減壓閥放散消聲器結構型式
高爐減壓閥放散消聲器采用組合式結構制造，為了防止堵塞，采用一層小孔消音，四周為阻性片式消聲裝置，放散消聲器內部采用吹掃煤塵清洗措施，安裝有吹掃裝置、人孔、吸聲結構可靈活更換，整個系列可與不同規格的煤氣減壓閥組配套。
二、高爐減壓閥放散消聲器適用范圍
高爐減壓閥放散消聲器主要用于控制高爐煤氣除塵風機中減壓閥組所帶來的氣流噪聲。
氣體流量：200000～700000m3/h；適用壓力：0.01～0.013MPa。

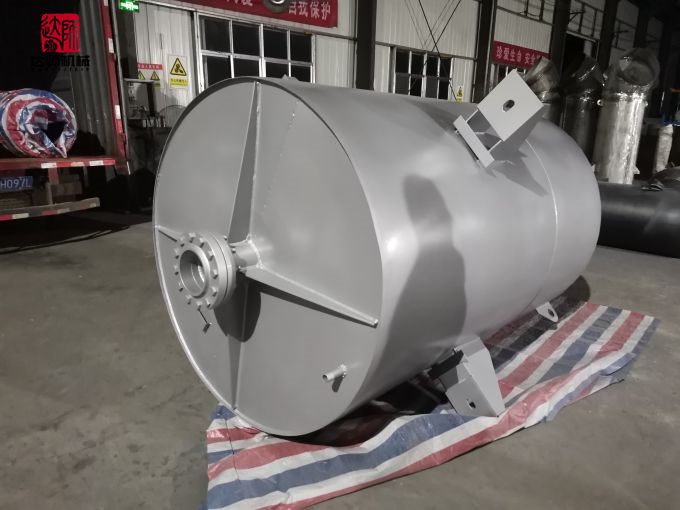

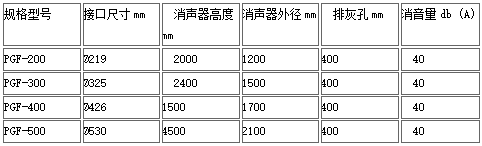

三、高爐放散閥消聲器規格型號
構型式高爐均壓放散消聲器系阻抗復合型，內部吸聲元件可靈活更換，可與不同規格的高爐均壓放散閥配套。
四、適用范圍
主要適用于控制高爐爐頂均壓放散氣體產生的動力性噪聲，適用于1000、1200、1350、2500、3000、4000m3等高爐。
五、規格、性能、外形尺寸
消聲器型號 | 適 用 放 散 條 件 | 外形尺寸mm | 進氣口尺寸mm | 平 均 | 壓力損失 | ||||||
氣體壓力Kpa | 氣體體積m3·次-1 | 溫度℃ | 放散時間 s·次-1 | Φ1 | L | Φ2 | Φ3 | nxd | |||
JD-GJX-1 | 100～300 | 10～18 | ≤200 | 5 | 1200 | 4200 | 450 | 380 | 14×F20 | ≥25 | <1 |
JD-GJX-2 | 100～300 | >18～25 | ≤200 | 5 | 1500 | 4200 | 495 | 415 | 16×F22 | ≥25 | <1 |
JD-GJX-3 | 100～300 | >25～35 | ≤200 | 5 | 1560 | 6940 | 495 | 415 | 16×F22 | ≥30 | <1 |
JD-GJX-4 | 100～300 | >35～45 | ≤200 | 5 | 1600 | 6940 | 495 | 415 | 16×F22 | ≥30 | <1 |
JD-GJX-5 | 100～300 | >45～55 | ≤200 | 5 | 1700 | 6500 | 495 | 415 | 16×F22 | ≥30 | <1 |
JD-GJX-6 | 100～400 | >55～65 | ≤200 | 5～20 | 2000 | 7850 | 560 | 477 | 16×F22 | ≥30 | <1.5 |
JD-GJX-7 | 100～400 | >65～75 | ≤200 | 10～20 | 2500 | 9600 | 600 | 529 | 18×F22 | ≥35 | <1.5 |
JD-GJX-8 | 100～400 | >75～85 | ≤200 | 10～20 | 2700 | 9600 | 705 | 625 | 22×F22 | ≥35 | <1.5 |
JD-GJX-9 | 100～400 | >85～100 | ≤200 | 10～20 | 2800 | 10000 | 705 | 625 | 2 | ||
《標準》規定了工業企業和固定設備廠界環境噪聲排放限值及其測量方法(見表1) 單位db(A)
時段廠界外聲環境功能區類別 |
晝間 |
夜間 |
0 | 50 | 40 |
1 | 55 | 45 |
2 | 60 | 50 |
3 | 65 | 55 |
4 | 70 | 55 |
